MODEL : DMPR (Digital Multi Protection Relay)
GE의 Digital Muilti Protection Relay 앞선 기술력과 신뢰성을 바탕으로 오랜 시간 고객에게 최고의 만족을 제공하고 보다 다양한 고객의 요구에 대해 최적의 솔루션을 제공함으로써 한 차원 높은 전력계통운영을 기대할 수 있습니다.

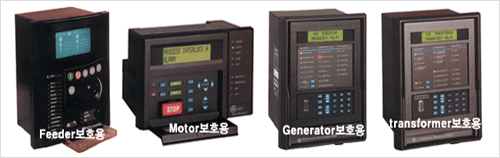

Generator 보호용, Transformer 보호용, Feeder 보호용, Motor 보호용 등 용도별로 최적화한 다양한 제품군 보유

다양한 통신 포트 제공 및 범용의 통신 프로토콜 사용으로 시스템 호환성을 확보

디지털 방식으로 CT, PT 등 변경시 기기 교체없이 설정값만 변경하여 사용함으로 시스템 유연성 확보

보호, 감시, 제어, 계측을 하나의 기기에서 구현하며, 중앙감시반 및 로컬에서도 프로그램 설정 가능

용도별로 다양하고 특화된 보호계전기 기능을 보유하여 제품 선택의 합리성 제고

다양한 계측값과 동작상황에 관한 전반적인 상태를 긱기 자체의 LCD를 통해 문자나 그래픽 현애로 확인

고속통신을 바탕으로 현장의 전력운영 현황을 실시간 감시 및 데이터 저장으로 이상 사태 발생시 신속한 사고 분석, 대처 및 복귀가 가능

마이크로프로세서 및 하드웨어에 의한 자기진단기능을 보유하여 제품에 대한 신뢰성 확보

일체화된 제품 설계호 설치 및 시공이 간편하며, 결선이 간단하여 경제성이 우수

기존 수배저반에 설치되는 각종 계기들이 불필요하므로 수배전반외형 축소 및 Compact한 외곽 구현
Feeder Protectioon Series(F650)
고성능 32Bit RISC Processor 탑재
Protection, Control, Monitoring, Metering기능 보유
전면 LCD화면(4Line X 20Character 또는 Graphic)에 의한 데이터 표시
I/O Board을 통한 Control 기능 제공(Digital Input : 16 or 32, Digital Oupput : 8 or 16 선택)
Flash 메모리 채용으로 반영구적인 데이터 저장
1,024개까지 Event 기록과 DATA Logging 기능
Local User Programming 기능
RS-232/485, Ethernet 및 광통신 지원
통신 채널 및 전원의 이중화 안정성 극대화
표준 ModBus-RTU, DNP3.0, TCP/IP 및 UCA2.0/IEC61850등의 다양한 통신 Protocol 제공
전원 : 110~240VAC, 24~48VDC, 110~250VDC
취부형태 : Panel-Mount
동작환경 : -20~60℃, 95%RH
Moter Protection Series(MM2)
고성능 16Bit Processor(16MHz) 탑재
Protection,Control,Monitoring, Metering기능보유
전면 LCD화면(11개)에 의한 상태 표시 및 LCD화면(2Line, 40Character)에 의한 Display
메오리 용량 : 2개의 126K X 8Bit Flash, 32K X 8RAM, 8K X 8EEPROM 내장
Local User Programming 기능
RS-485 통신 : 19,200bps, Half Duplex
  통신 Protocol : 표준 ModBus-RTU Protocol
 전원 : 110~240VAC, 50/60Hz
취부형태 : Panel-Mount 또는 Chassis-Mount
동작환경 : 0~60℃, 95%RH(NEMA Type 12,IP53)
MODEL : EPM (Electric Power Meter)
GE의 Digital Muilti Protection Relay 앞선 기술력과 신뢰성을 바탕으로 오랜 시간 고객에게 최고의 만족을 제공하고 보다 다양한 고객의 요구에 대해 최적의 솔루션을 제공함으로써 한 차원 높은 전력계통운영을 기대할 수 있습니다.
특 징
  전자식으로 계측 정밀도 및 측정 오차 방지
  디지털 방식으로 동작의 신뢰성 및 외부 충격 대처에 강함
  아날로그 계측 장비 일체화로 배전반 배선의 간소화 및 Compact한 외관 구성
  CT, PT값 변경시 장비 교체없이 CT, PT 성저값 변경으로 가능함으로 유연성 증대
  디지털 전자식으로 내구성이 뛰어나 고경제성 이익 증대
  이벤트 처리기능 보유로 젼럭 사고시 원인분석이 가능하여 신속한 복구로 안정성이 높음
  배선의 단순화와 보수유지가 간단하여 최소의 운영요원 보유로 인건비 절감
  Limit 설정기능으로 이상시 경보발생으로 전력사고시 신속한 대처
  전기적으로 절연된 내부회로 채택으로 Noise 및 Surge에 강함
  고선명 Display로 데이터 계측시 편리

MODEL : EPM PROJECT

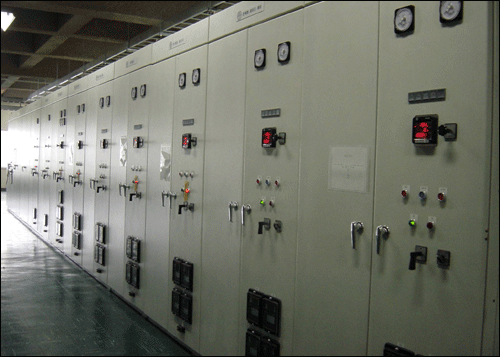

제주공항  EPM
  특 징

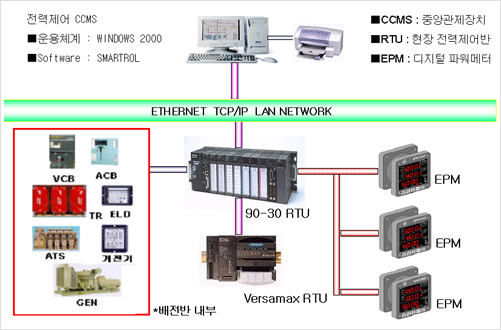

  EPM 5300 SYSTEM을 이용한 전력제어 8개(아날로그 감시)
   마이크로 콘트롤러 8개(디지털 감시제어)
Digital형 집중표시 감시제어 장치에 표시되는 모든 Data와 내부설정 Data를 별도의 통신장치없이 전송 가능하여 경제적으로 고기능, 고신뢰성의 감시제어가 가능
   통신방식 : RS-485 /w Modbus-RTU
  주요특징
  배전반 내 CT, PT 입력신호만 결선 하면 됨
  별도의 아날로그 신호선 케이블 공사 필요 없음
  일체형이므로 배선간소화로 배전반 조립시간 단축과 이에 따른 인건비 절감
  완전한 디지털 전자식으로 반영구적이고, 안전하며 고장 빈도가 적음

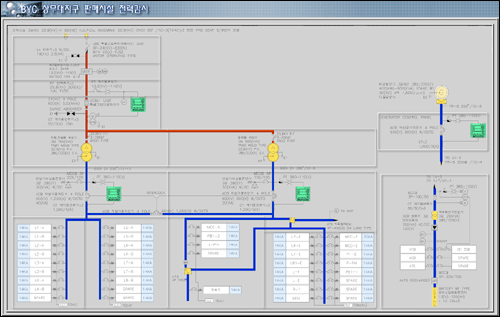

일산 BYC
  특 징
  PLC SYSTEM을 이용한 전력제어( 아날로그,디지털 감시)
  마이크로 콘트롤러(ICS,TCS)를 이용한 설비(아날로그,디지털 감시제어)
자사개발 고유의 MMI(SMARTROL)를 이용한 조명,전력,설비의 통합시스템
   (구축예정,진행중)
