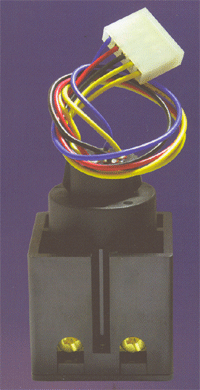

1. 개요

리모콘 래치 릴레이(DWR7, DWR9)는 내부에 장착되어있는 2개의 ON.OFF 코일에 24VAC정현파 순간 ONE 펄스신호를 인가함으로써 발생되는 전자력을 이용하여 기구부를 작동시켜 단상 주전원회로를 개로 또는 폐로하는데 사요되는 레칭형(LATCHING TYPE)릴레이입니다.

또한 G.E(General Electric 의 RR7, RR9) 래치 릴레이와 성능 및 기능적 측면에서 동일하게 적용 가능한 제품입니다.


2. 특징

  원격제어(조명, 설비, 기타부하 등)
  고용량 (20A)
  기계식 레칭형 구조(단상 주전원 회로 ON/OFF)
  보조접촉자 보유
  착탈형으로 간편한 시공
  G.E(General Electric)제품(RR7, RR9)과 동일하게 적용가능
  HOME AUTOMATION(가정용 자동화)에 적용가능

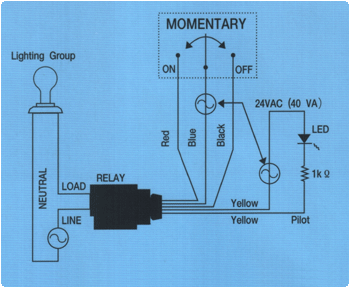

3. 배선도


4. 기타사항
  일반사항
  - 정산 취부홀 크기 (SIZE) : Ø22mm(0.865~0.875″)
  정격용량


- 사용전압범위 : 110~277 VAC/50~60HZ
- 램프부하 : 20A/125 VAC, 20A/277 VAC
- 일반저항부하 : 20A/277VAC, 347 VAC
- 모터부하 : 1/2HP/100 ~ 125 VAC
- 터미널 단자 조임토르크 : 20KG.CM

  사용조건
  - 주위온도 : 0~60℃(32~140℉)
- 상대습도 : RH 1-~95%
- 대기 : 비폭발성, 비부식성 상태유지
- 진동 : 정상진동상태(NEMA LEVEL A:0.003INCH주파수/1G진동가속도)
  성능특성
  - 접촉자부 : SPST유지(기계식레칭구조)
- 터미널 단자부 : 스크류 체결형(각단자당 2개의 전선 접속용홀 보유)
- 조작이중코일 1/2은 ON, 1/2는 OFF
- 조작전압 : 24~29 VAC(정현파), 30~38 VDC(필터파)
- 정경 책무 : 순시 제어형
- 최소반응 펄스시간 : 50MS
- 코일 임피던스 : 75~85Ω(60hz), 55~66Ω(DC)
- 보조접속자용량 : 1A, 24 VAC
  용도
  - 원격제어용(조명,설비,기타부하)

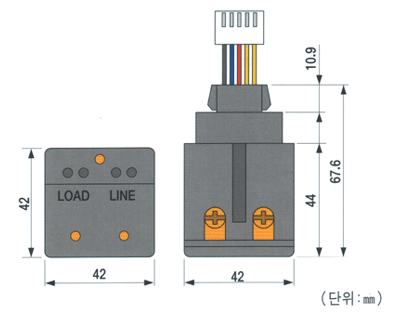

  외형치수

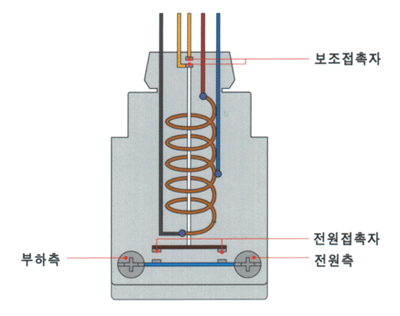

  내부구조
