1. 개요
건물의 가장 큰 에너지원인 전력을 보다 효율적으로 관리 이용하기 위해 변전실의 전력 계통을 일괄 감시, 제어하여 역률 및 Demand 제어등을 통해 전력 요금 절감을 꾀하며 인입되는 전원의 정전 등의 비상의 사태에 자체내 전원을 활용하여 설비 및 장비류의 안정적인 유지를 제공 합니다.

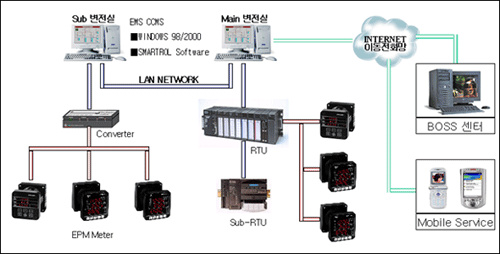

전력제어시스템은 전력 감시용 WORKSTATION과 전력설비 기기류를 직접 제어하는 현장제어반(RTU : Remote Terminal Unit) 및 각 종 계측기를 일체화한 디지털 방식의 전자화 파워메터(EPM : Electric Power Meter)를 사용하여 계층화 및 고속화 하였으며, 각 계층은 독자적인 (STAND-ALONE) 기능을 갖추어 시스템의 운영의 신뢰성을 높일 수 있도록 구성하여 중앙관제실에 전력용 중앙 감시 장치를 설치하여 최소의 인원으로 전력설비의 관리를 위해 운영자에게 편리성을 제공하여 전력설비의 효율적인 종합관리 및 자동제어 시스템 도입에 의한 에너지 및 유지관리 등의 기타 부대비용의 절감 효과를 기대 할 수 있습니다.
2. 특징
※ 기 능
차단기류(ACB, VCB)의 제어 및 상태감시
계전기류(OCR, OCGR, UVR, SGR, etc)의 경보 감시
각종 전기량(A, V, W, PF, F, etc)의 상태계측
변압기 온도상승 경보감시
발전기, 정류기반, 부하량 계측 및 경보감시
시간 스케줄 제어
최대 수요 전력량 감시 및 순차제어
정/복전 제어 및 역률제어
화재시 동력정지 제어
전체 부하량 경향 감시
가동시간 적산 및 사용 전력요금 계산
일보, 월보 등 보고서 작성
※ 특 징
Open System Architecture 방식으로 시스템 구성이 편리
완벽한 자기진단기능과 STAND-ALONE 기능 보유
ETHERNET(10MB) 방식을 채택하여 현장의 데이터를 실시간으로 구현하므로 시스템 운용이 편리하며 이상 대처에 용이
32Bit 체계의 강력한 CPU와 5,000point 이상의 대용량 관제 점수 제공
38개의 Digital Module 및 17개의 Analog Module 다양한 I/O MODULE 구성
현장 전력제어반(RTU)와 디지털 파워메터(EPM)간 단일 통신라인 구성으로 시스템 구성이 간단하여 유지관리에 유리.(RS-485 /w MODBUS-RTU PROTOCOL)
디지털 파워메터(EPM) 도입하여 유지관리 및 데이터 정밀도, 신뢰성 향상
완벽한 시스템 이중화구성(Redundancy) 가능하여 시스템 안정성 확보
디지털 계측기 채용으로 수배전반 외관의 간소화 및 배선의 단순화
외부 충격 및 Noise등의 이상 요인에 대처가 강하므로 안전적 전력 운영
실시간적으로 처리된 이벤트를 내부 메모리에 기억하고 있어 사고시 사고 분석이 용이하며 신속한 복구 가능
단일 NETWORK에서 최대 1,024 Node 접속 가능 강력한 시스템 확장성
INTERNET망을 통한 원격지 감시, 제어 기능을 제공하므로 유지관리시 유리하며 전력계통의 무인화 운전 가능
3. 구성제품
SERIES 90-30PLC
GE의 90-30 PLC는 탁월한 자기진단기능과 실시간 감시 체계를 바탕으로 변전실의 전력 계통을 일괄 감시,제어하고 비상시 사전경보발생으로 사고 상황을 미연에 방지할 수 있는 완벽한 SCADA 기능을 제공합니다.

32Bit Processor 채택한 실시간 감시 제어 체계 구축(Real Time Clock 보유)
Ladder Logic, Instruction List, C, SFC, State Logic등 다양한 프로그래밍
메모리 저장 방식 : RAM, ROM, Flash
자기진단기능 : POWER/RUN/BATT.상태
Batt, Back-up Time : 6개월(부하시)
규모별로 다양한 Processor(CPU) 제공통한 최적의 시스템 구성
다양하고 특수기능의 I/O Module 제공
   (38개의 디지털 I/O Module/17개의 아날로그 I/O Module/디지털 및 아날로그 혼합
   Module/특수 I/O Module - THERMOCOUPLE, RTD, STRAIN GAUGE)
다양한 통신 방식 제공 :
   RS-232/485, ETHERNET, Genius-Bus, ProfiBus-DP, InterBus-S, DeviceNet, etc
Base-Plate : 5 또는10 Slot Base
CPU당 최대 8개 Base-Plate 및 79개 I/O Module 구성
손쉬운 이중화(Redundancy) 구현
Panel-Mount 취부 방식 채택
동작환경 : 0 ~ 60℃, 5 ~ 95%RH

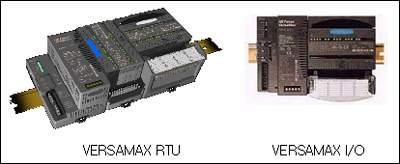

VERSAMAX SYSTEM
GE의 VersaMax System은 소용량의 특화된 시스템으로서 RTU 및 증설용 I/O Point로 사용 가능한 소규모의 전력 현장에 적합한 compact한 시스템입니다.
CPU : 32Bit Processor
통신 방식 : Serial or ETHERNET
USER LOGIC MEMORY : 34KByte
자기진단기능 : POWER/RUN/FAULT/통신상태
SCAN TIME : 1.8ms/K
Real Time Clock 보유
CPU Type과 확장 I/O Type으로 사용
관제점수 : 기본 256POINT(확장가능)
다양한 I/O Module 제공
(39개의 디지털 I/O Module/18개의 아날로그 I/O Module)
DIN-RAIL 구조 : 8개 I/O MODULE
