1. 개요

조명은 일반 상업 및 공공 건물의 전기 에너지 사용량의 가장 큰 부하 요소로 효율적인 조명제어를 수행하면 조명의 전기 요금을 약 50%까지 절감할 수있으며, 재실자에게는 쾌적하고 생산성 있는 사무환경을 제공하며 현대의 인텔리전트 빌딩 및 거주공간에서 이 조명제어 시스템은 에너지 절약과 편리한 조명설비의 운영 측면에서 필수적인 시설 장비입니다.

현재 빌딩내 조명제어설비는 STAD-ALONE방식의 분산제어시스템을 도입하여 절전의 효과와 편리한 SCENE 제어등을 적절히 구현함으로써 조명제어시스템의 운영은 이제 우리 사회에 필수적인 자동제어 설비로서 그 위치를 잡아가고 있고, 네트워크망의 발달과 인터넷 기반 시설의 확충, 그리고 핸드폰 및 PDA등을 이용한 새로운 원격지 감시 제어 개념인 MOBILE SERVICE 등의 새로운 테크놀로지의 발전과 더불어 응용의 기술은 이제 조명제어의 활용도를 높이고 있는 실정이다.

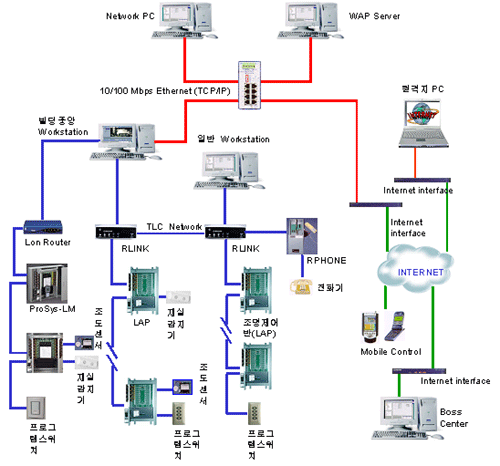

이러한 관점에서 당사의 조명제어시스템은 빌딩 조명 관리에 Simple한 구성과 Powerful한 제어 기능을 바탕으로 에너지 절약 및 부대 관리비용 절감등 최적의 조명 솔루션을 제공함으로서 고성능을 요구하는 User의 요구를 충족하는 인텔리젼트 제어 시스템으로서 3단계로 구성되어 있습니다.

레벨 1_Remote Control Components [RC]
사용자가 원하는 조명제어 시스템은 손쉽게 조립하도록 구성된 장비들로 릴레이, 스위치, 포토센서, 재실감지기, 시퀀서 컨트롤러 등 LOCAL 기기 등을 이용하여 누구나 쉽게 조명제어 유니트를 구성하여 간단한 현장 조명제어 장치의 구성이 가능합니다.

레벨 2_스마트형 조명제어시스템 [ProSys]
소규모의 사무실 지역 또는 개보수가 가능한 지역에 맞게 설계된 ProSys시스템은 스위치, 제어반에서도 손쉽게 PROGRAM하여 SCENE 연출을 통한 쾌적하고 생산성 높은 사무 환경 창출을 목적으로 Peer-to-Peer 방식을 통한 SMART한 시스템 구현으로 손쉬운 설치 및 운영 으로 타 시스템과의Interface 및 시설비 절감등 기능적인 부분과 시공적인 부분에서 사용자에게 가장 합리적이고 cost-ffective한 최적의 제어 솔류션을 제공합니다

레벨 3_Programmable Network System [TLC]
가장 완벽한 형태의 Stand-alone의 분산 제어 방식의 인텔리전트 조명제어 시스템으로 시스템의 다양한 제어 기능, 안정성 및 편리성을 기반으로 중앙감시반에서 최적의 조건으로 운전 및 관리를 가능하게하여 운영자의 신속하고 효율적인 대처와 에너지 관리 및 각 종 현황 분석등을 통해 에너지 절약, 조명시설의 유지관리 및 쾌적한 업무 환경 조성하는 조명제어에 도입에 관한 최적의 시스템입니다.

2. 특징

1. Stand-Alone기능의 분산제어 방식으로 시스템 안정성 확보
2. 완벽한 자기진단기능으로 유지관리에 유리
3. 중앙관제장치와 현장 제어반간 Up/Down Loading가능
4. 20A Latching Relay를 사용함으로 순간정전 및 소모전류 대처에 유리
5. 모든 기기가 Plug-in Module Type으로 유지보수에 유리
6. 단일 Network에서 최대 500Node 및 24,000Point접속 가능한 강력한 시스템 확장성
    및 Global Conteol가능
7. Relay에 상태접점을 보유하여 현장 및 중앙감시반에서 확인가능
8. Internet망을 통한 원격지 감시, 제어기능을 제공
9. Wap Server를 이용한 핸드폰, PDA등을 이용한 원격지 감시/제어가능
10. 완벽한 일보, 월보등의 보고서작성 및 각종 데이타 관리등의 강력한 소프트웨어기능
11. 각 Relay에 대한 동작횟수 및 시간Check로 등기구 유지 보수시점 파악함으로
     유지관리에 유리

3. 구성제품
중앙관제장치(RLINK)
  조명제어반(LAP)와 중앙관제장치의 PC간의 신호변환장치
  단일 네트워크에서 500개의 조명제어반 연결 구성
  설치방법 : 책상 설치형
  LED Lamp를 이용한 자기진단기능 보유
   * Power Status
   * Online Status
   * Data line Status
   * Field failure
  경보접점 reset 기능보유; 릴레이 및 시스템 이상시 reset 기능
  신호전송거리 : 1.2Km
  크기 : 235(W)x100(H)x320(D)
  동작조건 : -10 ~ 55℃, 0 ~ 95%RH
  전원 : 110/220VAC, 50/60Hz
전화기제어장치(RPHONE)
  Telephone Override Module
   * 스케쥴제어외 조명수동조작 기능
  일반 Touch-Tone 전화기 사용
  99개 전화기 코드까지 적용
  개별 및 그룹 릴레이 제어
  네트워크당 6개의 RPHONE 연결 가능
  Size : 160 x 246 x 55 (mm)
  동작조건 : 0 ~ 55℃, 0 ~ 95%RH
신호증폭기(RREPEATER)
  데이터라인 신호증폭기
  개당 1.2Km(4,000ft) 통신 연장 가능
  총8개까지 네크워크 연결 가능
  데이터라인 이상유무 진단 기능 보유
  소모전류 : 10VA
  동작조건 : 0 ~ 55℃, 0 ~ 95%RH
  Size : 137 x 220 x 105 (mm)
조명제어반
(LAP : Lighting Automation Panel)
 각 조명제어반은 Main CPU 고장시에도 LAP 자체 Controller(CPU)의 프로그램을 내장, 자체 프로그램에 의해 계속 동작 가능 하고, Mother Board에 설치되어 있는 LED Lamp에 의해 각 Relay별 상태를 감시할 수 있는 Stand-Alone형 분산제어시스템의 조명제어반으로서 LAP자체 CPU의 고장시에도 Mother Board내의 Switch Wiring에 의해 간단하게 Relay수동 조작 가능한 이중화 시스템으로 항상 안정적인 제어 조작이 가능하다.
조명제어 릴레이(RR9P)
  Type : Mechanical Latching type
  내구성
   * 50,000 회 : full load시
   * 10,000회 : 무부하시
  취부 형태 : 5-Pin Plug-in type
   * Pin 1,2 : Pilots Contact for Status
   * Pin 3 : OFF
   * Pin 4 : ON
   * Pin 5 : 24VAC
  Output contact capacity : 277VAC, 30A
  Contact : SPST Maintained
  동작조건 : 0 ~ 60℃, 0 ~ 95%RH
조명제어카드(RCC48)
  Size : 260 x 94 (mm)
  취부 : Plug-in type
  동작조건 : -10 ~ 60℃, 0 ~ 95%RH
  주요 특징
   * 48개의 릴레이 제어 프로그램 설정
   * EEPROM 내장 : 30년간 Data 저장
   * RS-232 Port 내장 : PC와 직접 통신
   * 어드레스 설정 : 0 ~ 999개
   * 4개의 릴레이구동카드 제어
조명제어카드(RRDC12)
  Size : 260 x 94 (mm)
  취부 : Plug-in type
  동작조건 : -10 ~ 60℃, 0 ~ 95%RH
  주요 특징
   * 개당 12개의 릴레이 ON/OFF
   * 릴레이 상태 감시
   * 3개의 프로그램 스위치 입력 상태 감시
프로그램스위치(DSW)
  Type : 1/2/3/4/8 회로
  ONE-Button 스위치 구조
  어드레스 설정 방식( 0 ~ 999)
  조명회로에 대한 개별 및 그룹 제어
  LED Lamp를 동작 상태 확인
   * RED LED On : 릴레이 on 상태
   * GREEN LED On : 릴레이 off 상태
  신호전송거리 : 1,000ft
  동작조건 : -10 ~ 60℃, 0 ~ 95%RH
  소모전류 : 15mA
  전원 : DC24V ? 조명제어반에서 공급
  Cable : 4-Wire Twisted pair(전원 2Core, 데이터 2Core)
  크기
   * 1,2,3,4회로용 : 1Gang 스위치 박스 사용
      ( 100 x 50 mm )
   * 8회로용 : 2Gang 스위치 박스 사용
      ( 100 x 100 mm )
조도센서(PSEN-IN/OUT/ATR)
  Photo Sensor
  구성 : Controller + 센서
  Type : 실내용/실외용/아리트리움용
  Time Delay : 30 ~ 60 sec.
  신호전송거리 : 1,000ft
동작조건 : -10 ~ 60℃, 0 ~ 95%RH
  소모전류 : 15mA
  전원 : DC24V ? 조명제어반에서 공급
  Cable : 4-Wire Twisted pair
   (전원 2Core, 데이터 2Core)
재실감지기(OSEN-1/2/H)
  Occupancy Sensor
  Type : 천장형 - 원방향용, 양방향용
             벽부형 - 복도용

  Size : 천장형 - 159 x 41 x 59(mm)
            벽부형 - 116 x 114 x 28(mm)

  감지 방식 : 초음파 감지방식
  Time Delay : 30 sec ~ 12 min
  신호전송거리 : 1,000ft
동작조건 : -10 ~ 60℃, 0 ~ 95%RH
  소모전류 : 15mA
  Cable : 4-Wire Twisted pair
   (전원 2Core, 데이터 2Core)
Lonwork System(Prosys)
  이 조명제어반은 Peer-to-Peer 방식의 모듈타입의 Lonwork 시스템으로 자체에 Neuron Chip(Toshiba3150)과 Transceiver (FTT-10A)를 사용한 고속 데이터 통신과 자체내 프로그램 설정, 자기진단기능을 바탕으로 한 분산제어방식의 시스템으로 다양한 네트워크 구성과 시스템 이상시에도 현장 수동조작을 통해 지속적인 제어가 가능한 시스템이다. 이 시스템은 단순 Local 제어형의 Prosys-Ⅱ와 네트워크형의 Prosys-LM으로 구분된다.
  외함 : 표준 12/24/48형 Type
  속판 & 전원장치 : SINTER 12/24/48
  조명제어 릴레이 : SR7P or SR9P
  NEURON CHIP : TOSHIBA 3150
  TRANCEIVER : FTT-10A
  8 CHANNEL SWITCH
  EEPROM 내장 ? 40년간 데이터 저장
  제어반내 자체 수동 조작 기능 내장
  관제점수 : 기본 64개 Node 연결, Router를 통한 Node 증설(Router당 64개 Node확장)
  네트워크 구성 : Free Topology
타임스케쥴러(RCLK8SWS)
  타임스케쥴러는 PC 장비외 별도의 스케쥴제어 장비로서 활용하며 네트워크상의 조명제어반의 스케쥴 설정 및 제어를 위해 구성하며 소규모 건물의 조명제어시스템에 적합한 운영이 장비로서 손쉬운 조작이 가능하다.
  프로그램 설정부
  LCD 표시부
  8 GLOBAL SCHEDULE
  DIN-RAIL 구조
NEURON CHIP 내장
  주요 제어 기능
   * 스케쥴 ON/OFF
   * 수동 Override 기능
  Din-Rail 구조로 조명제어반 내장 및
   별도 판넬에 설치하여 운영
  네트워크에 1대의 타임 스케쥴러 필요
Lonwork Switch(LDL)
  NEURON CHIP 내장(TOSHIBA 3150)
  원버튼 ON/OFF스위치 구조
  2/4/8회로의 4가지 타입 구성
   - 각 회로별 Master Switch 제공
  LED Lamp에 의한 릴레이 상태 표시
* 릴레이 ON - LED RED
* 릴레이 중복 ON - LED GREEN
* 릴레이 OFF - LED OFF
  Poly-carbonate 재질로서
   WHITE, IVORY, ALMOND, GRAY 색상
  신호전송거리 : 1,000ft
  동작조건 : -10 ~ 60℃, 0 ~ 95%RH
  소모전류 : 15mA
Cable : 4-Wire Twisted pair
  (전원 2Core, 데이터 2Core)
취부 : 1,2,4회로용 : 1Gang 스위치 박스 사용
           8회로용 : 2Gang 스위치 박스 사용
