1. 디지털 멀티 보호계전기(F650)
디지털멀티보호계전기 (DMPR:Digital Multi-Protection Relay)
는 보호, 감시, 제어, 계측 기능 및 분석기능을 통합한 장비로서 컴팩트한 외관과 손쉬운 설치, 고신뢰성 및 안정성을 바탕으로 한 차원 높은 전력 계통 운영을 기대할 수 있습니다.
제품사양
  • 모델명 : F650
  • 프로세서 : 32Bit RISC 프로세서
  • 저장방식 : 비휘발성 Flash Memory
  • Display : 전면 LCD Display
  • 기본 사양 : 4 라인 x 20 문자
  • 선택 사양 : 그래프 화면 또는 16 라인 x 40 문자
  • 통신방식 : RS-232, RS-485, Ethernet, 광통신
  • 프로토콜 : Modbus-RTU, DNP3.0, TCP/IP 및 UCA2.0/IEC61850
  • 통신속도 : 19,200BPS, 115,000BPS, 10/100MBPS
  • 통신거리 : 1,200Meter
  • 연결대수 : Serial 방식- 32개, Ethernet 방식- 256개
  • 취부방식 : Panel-Mount 구조
  • 제어전원 : AC110~220V, DC110~250V, DC24V
  • 제품크기 : 236(W) x 267(H) x 215(D)
특징 및 비고
  • 보호 및 제어기능
    - 과전류 보호 : 순시 및 한시 요소
    - 전압 보호: 과전압, 부족전압, 역상 과전압
    - 방향 요소
    - 주파수 요소
    - 차단기 오류(Breaker Failure) 감지
    - 자동재폐(Autoreclosure)
    - 입/출력 기능 : 16/32개의 입력과 8/16개의 출력
  • 계측기능
    - 전류 : Ia, Ib, Ic, In, Ig
    - 전압 : Va-n, Vb-n, Vc-n,Va-b, Vb-c, Vc-a
    -?전력 : Wa, Wb, Wc, W
    - 무효전력 : VARa, VARb, VARc, VAR
    - 전력량(Wh), 무효전력량(VARh), 에너지(VAh)
    - 기타 : 역률(PF), 주파수(F), Demand
  • 감시기능
    - 이벤트기록(1,024개), Oscillography 및 Data-Logger
    - 차단기 트립과 closing 코일

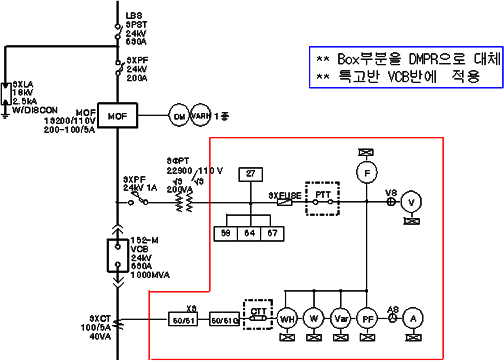

적용대상

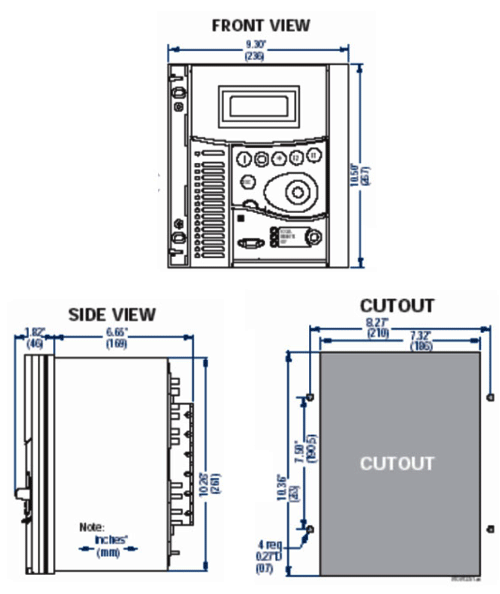

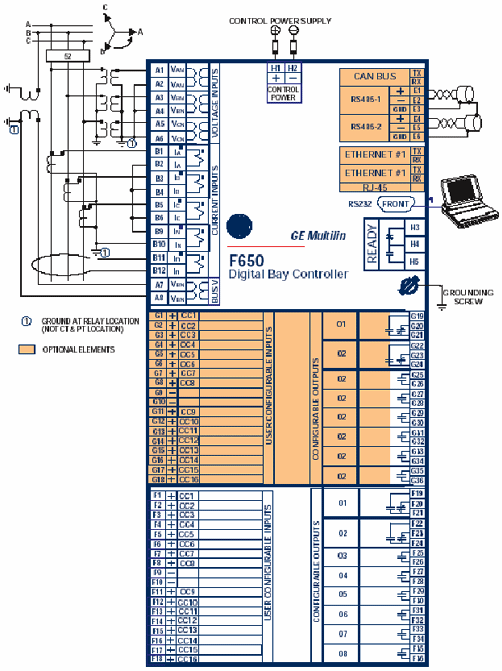

SIZE 및 결선도



2. 디지털 보호계전기(MIF-11)
디지털보호계전기(DPR:Digital Protection Relay)는
보호, 제어, 계측 기능을 통합한 장비로서 컴팩트한 외관과 손쉬운 설치, 고신뢰성 및 안정성을 바탕으로 한 차원 높은 전력 계통 운영을 기대할 수 있습니다
제품사양
  • 모델명 : MIF-Ⅱ
  • 프로세서 : 32Bit RISC 프로세서
  • 저장방식 : 비휘발성 Flash Memory
  • Display : 전면 LCD Display
  • 기본 사양 : 2 라인 x 16 문자
  • 통신방식 : RS-232, RS-485
  • 프로토콜 : Modbus-RTU
  • 통신속도 : 19,200BPS
  • 통신거리 : 1,200Meter
  • 연결대수 : 32개
  • 취부방식 : Panel-Mount 구조
  • 제어전원 : AC110~220V, DC110~250V, DC24V
  • 제품크기 : 158(W) x 181(H) x 235(D)
특징 및 비고
  • 보호 및 제어기능
    - 과전류 보호 : 순시 및 한시 요소
    - 자동재폐(Autoreclosure)
    - 입/출력 기능 : 2개의 입력과 6개의 출력
  • 계측기능
    - 전류 : Ia, Ib, Ic, In, Ig
  • 감시기능
    - 이벤트기록(32개)
    - Oscillography

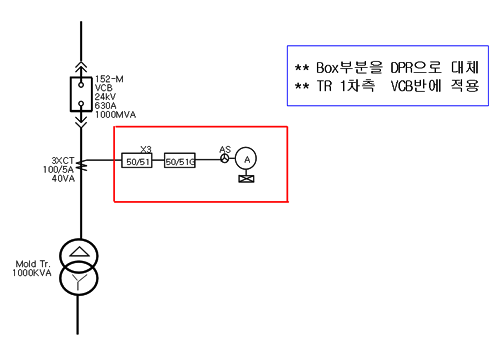

적용대상

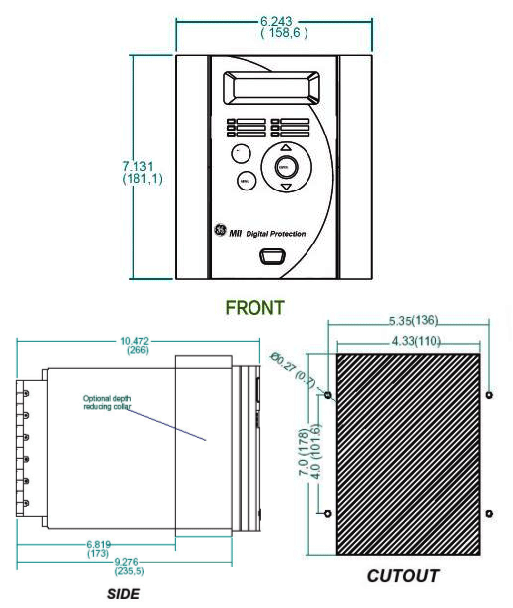

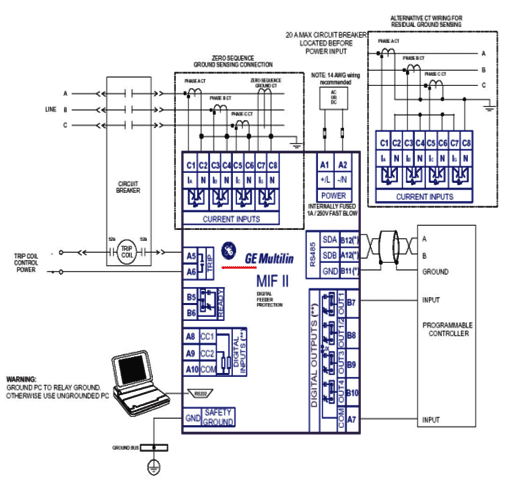

SIZE 및 결선도



3. 디지털 계측기(EPM6000)
DM(Digital Meter)는 전자식 디지털 계측 장비로 컴팩트한 외관과 손쉬운 설치, 고신뢰성 및 안정성을 바탕으로 전력 계통으로 새로운 변화를 기대할 수 있습니다.
제품사양
  • 제품명 : EPM6000P
  • 프로세서 : 16Bit 마이크로 프로세서(20MHz)
  • 저장방식 : EEPROM
  • Display : 고선명 LED Display(3단 분리)
  • 통신방식 : RS-485 w/ ModBus-RTU, IrDA
  • 통신속도 : 19,200BPS
  • 통신거리 : 1,200Meter
  • 결선방식 : 2-Wire 또는 4-Wire Multi-Drop
  • 취부방식 : Panel-Mount
  • 구조결선방식 : 1Φ 2W, 2Φ , 3Φ 3W(Delta), 3Φ 3W(Open Delta), 3Φ 4W(Wye)
  • 제어전원 : AC110/220V, DC110V, DC24V
  • 제품크기 : 123(W) x 123(H) x 104(D)
특징 및 비고
  • 계측기능
    - 전류 : Ia, Ib, Ic, In, Ig
    - 전압 : Va-n, Vb-n, Vc-n,Va-b, Vb-c, Vc-a
    -?전력 : Wa, Wb, Wc, W
    - 무효전력 : VARa, VARb, VARc, VAR
    - 전력량(Wh), 무효전력량(VARh), 에너지(VAh)
    - 기타 : 역률(PF), 주파수(F), Demand
  • 계측 정밀도
    - A, V ? 0.1%
    - W ? 0.2%
  • 부가기능
    - IrDA를 통한 무선 데이터 송수신(PDA)
    - Auto Scanning 및 Auto Scrolling 기능
    - 순간 검색과 평균 검색 기능
    - 최대/최소, 평균 디멘드 감시
    - Power Quality 측정(%THD)
    - Limit 설정에 의한 알람 기능
적용대상

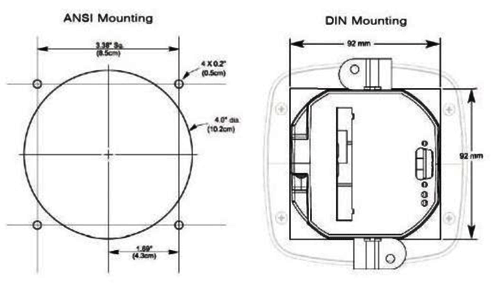

SIZE 및 결선도



4. 디지털 계측기(EPM2000)
DM(Digital Meter)는 전자식 디지털 계측 장비로 컴팩트한 외관과 손쉬운 설치, 고신뢰성 및 안정성을 바탕으로 전력 계통으로 새로운 변화를 기대할 수 있습니다.
제품사양
  • 제품명 : EPM2000P
  • 프로세서 : 16Bit 마이크로 프로세서
  • 저장방식 : EEPROM
  • Display : 고선명 LED Display(3단 분리)
  • 통신방식 : RS-485 w/ ModBus-RTU
  • 통신속도 :19,200BPS
  • 통신거리 :1,200Meter
  • 결선방식 : 2-Wire 또는 4-Wire Multi-Drop
  • 취부방식 :Panel-Mount 구조
  • 결선방식 :3Φ 3W(Delta), 3Φ 3W(Open Delta), 3Φ 4W(Wye)
  • 제어전원 : AC110/220V, DC110V, DC24V
  • 제품크기 : 96(W) x 96(H) x 92(D)
특징 및 비고
  • 계측기능
    - 전류 : Ia, Ib, Ic, In, Ig
    - 전압 : Va-n, Vb-n, Vc-n,Va-b, Vb-c, Vc-a
    -?전력 : Wa, Wb, Wc, W
    - 무효전력 : VARa, VARb, VARc, VAR
    - 전력량(Wh), 무효전력량(VARh), 에너지(VAh)
    - 기타 : 역률(PF), 주파수(F), Demand
  • 계측 정밀도
    - A, V ? 0.5%
    - W ? 1.0%
  • 부가기능
    - Auto Scanning 및 Auto Scrolling 기능
    - 순간 검색과 평균 검색 기능
    - 최대/최소, 평균 디멘드 감시
