1. 시스템 결선도

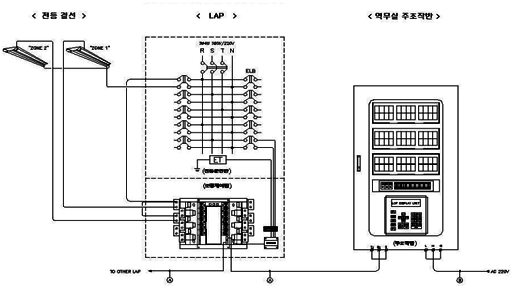

전체결선도
   - 조명제어 시스템은 주조작반과 현장제어반이 서로 통신(전원DC24V)으로 연결되어 사용함
주조작반(MCP) 결선도

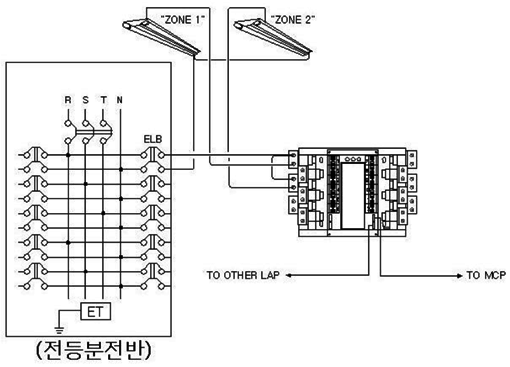

조명제어반(LAP/TU) 결선도
2. 조명제어반(LAP/TU)
전체결선도

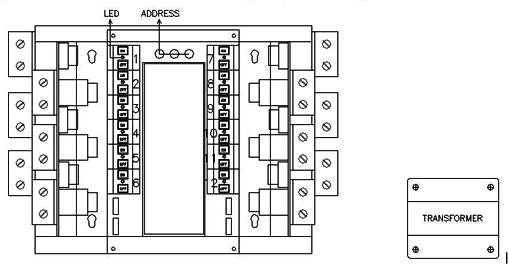

세부사항
  • 2-1.조명제어 릴레이 ( RR9P )
    - LAMP 부하 AC 277V, 20AMP (최대)
    - AC 24V 전원이 인가되어 작동되는 래칭 타입.
    - RELAY COIL은 동작가능시간이 계속 유지된다. ( ON 상태나 OFF로 유지 )
  • 2-2.조명제어 전원장치 ( RPWR220 )
    - 220V/24V DOWN TRANS
    - 40VA 용량으로 각각 릴레이 구동전원과 CONTROLCARD 전원으로 사용된다.
  • 2-3.조명제어 CONTROL UNIT (LAP 내부에 실장)
    - 1 ~ 99까지 사용 할 수 있는 ADDRESS가 있어 주조작반에서 인식한다.
    - RELAY구동카드를 1~4까지 사용할수 있고, PANEL GROUP SWITCH단자를 최대 14개까지 사용 할 수 있다.
  • 2-4.조명제어 RELAY 구동UNIT (LAP 내부에 실장)
    - 6개의 RELAY와 PANEL GROUP SWITCH 3개를 동작하거나 상태를 감시
  • 2-5.조명제어 SWITCH (PCB에 취부)
    - SWITCH는 2개의 버튼식 ON/OFF 구조로 되어 있다.
    - LED LAMP는 ON될 때 RED, OFF될때 GREEN LAMP가 켜진다.
